istCAD®2019 FORE KAZIKLI PERDE İSTİNAT DUVARI

Fore Kazıklı Perde İstinat Duvarı Teknik Özellikler ve Detaylar

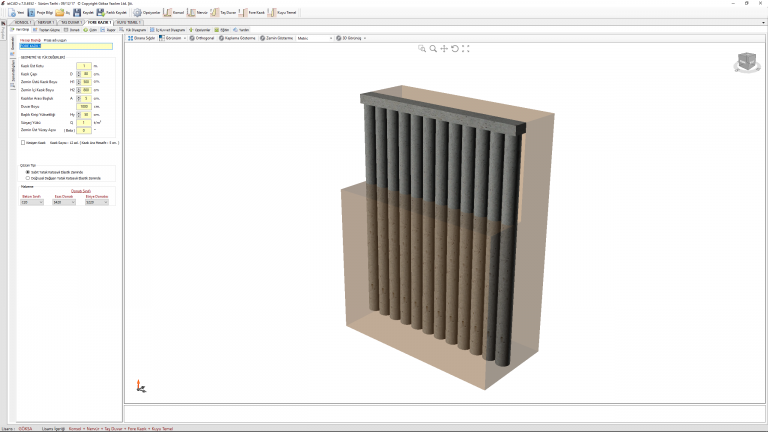

Veri Giriş Ekranı

istcad_fore_kazik

istCAD® 7.0 Konsol tipi istinat duvarı Yazılımı 7.0 versiyonu ile birlikte .NET platformunda geliştirilmiştir. istCAD yazılımının bu sürümünde artık istinat duvarı çözümleri proje bazlı yapılabilmektedir. Yeni proje tanımı yapıldığında aynı proje kapsamında birden fazla istinat tipi ve yapısı modellenebilmekte ve proje adı altında toplu olarak saklanabilmektedir. istCAD programı çalıştırıldığında üst menüden istenen istinat duvarı tipi seçilerek o tipe ait istinat duvarı veri girişi ve sonuçları değerlendir ekranı gelir. Geometrik veri girişi , Toptan göçme analizi , Donatı inceleme ve düzenleme ekranı ,Detay çizimleri sekmesi , Ayrıntılı hesap raporları da bu ekran üzerinde bulunan sekmeler vasıtası ile ulaşılabilecek alanlardır.

Ayrıca hesap esnasında istinat duvarına etkiyen yükler ile oluşan iç kuvvetler de grafik olarak kullanıcıya sunulmaktadır. Kullanıcının hesaplara tam hakimiyeti sağlamak için bütün işlemeler aynı ana ekran üzerinde yerleştirilmiş bölümler vasıtasıyla gerçekleştirilir. Yapılan değişiklikler interaktif olarak ekranda izlenebilir.

Detaylı anlatımları Görsel Eğitim Videoları bölümünden izleyebilirsiniz.

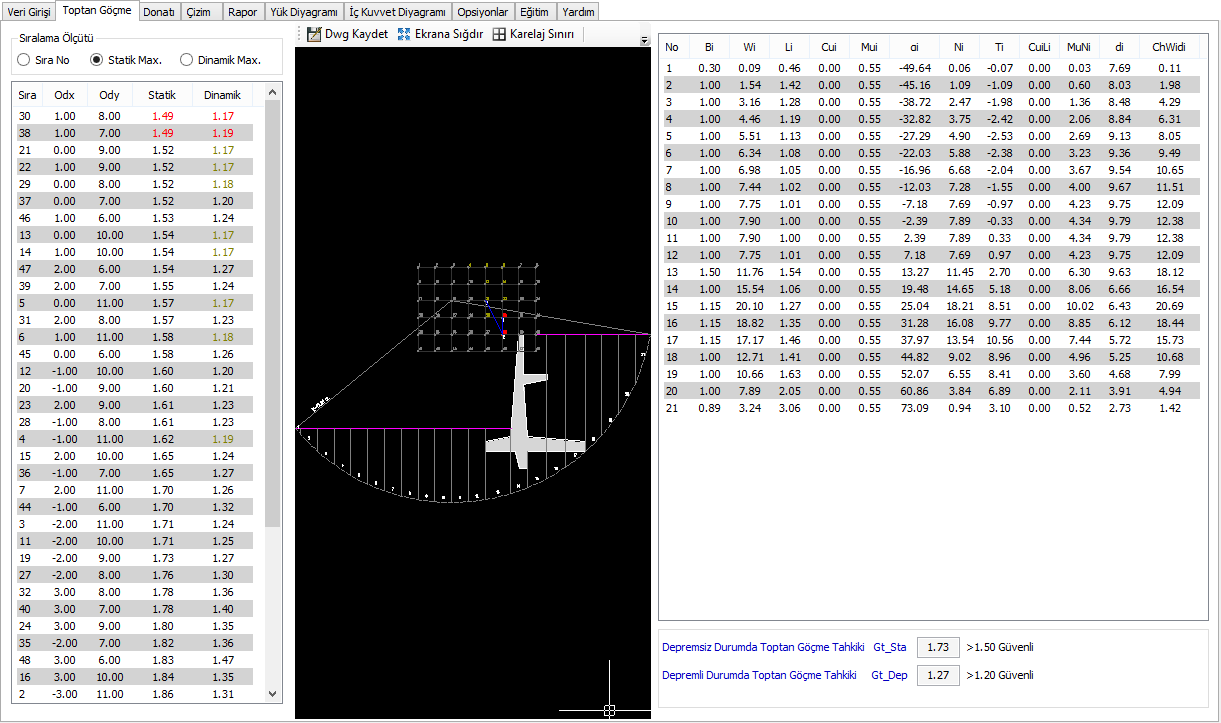

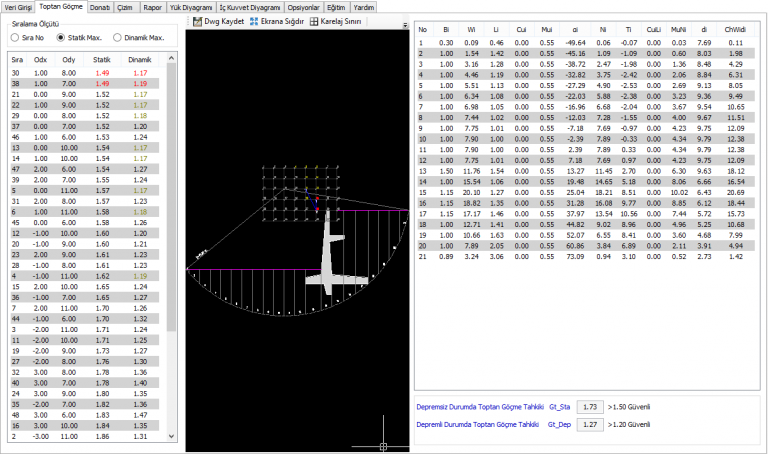

Toptan Göçme Analizi

Toptan Göçme Analizi

istCAD® 7.0 Toptan Göçme Analizi Yazılımı “TS 7994 / şubat 1990 zemin dayanma yapıları” yönetmeliğine uygun olarak istinat yapısının toptan göçme analizini yapar.


Yazılım muhtemel toptan göçme merkezlerini verilen araştırma alanı içerisinde araştırır ve en gayri müsait kayma yüzeyini tesbit eder. Her bir kayma yüzeyi için zemin dilimlere ayrılır ve her bir dilimin dengesi kurularak sonuçlar tablo halinde sunulur.


Yazılım kayma merkezi yerini ve dilimlerin konumunu otomatik olarak planlayabilir. Kullanıcı isterse farklı kayma merkezi alanını ve araştırma sıklık aralığını değiştirebilir. Dilim genişliklerine karar verebilir.


Detaylı anlatımları Görsel Eğitim Videoları bölümünden izleyebilirsiniz.

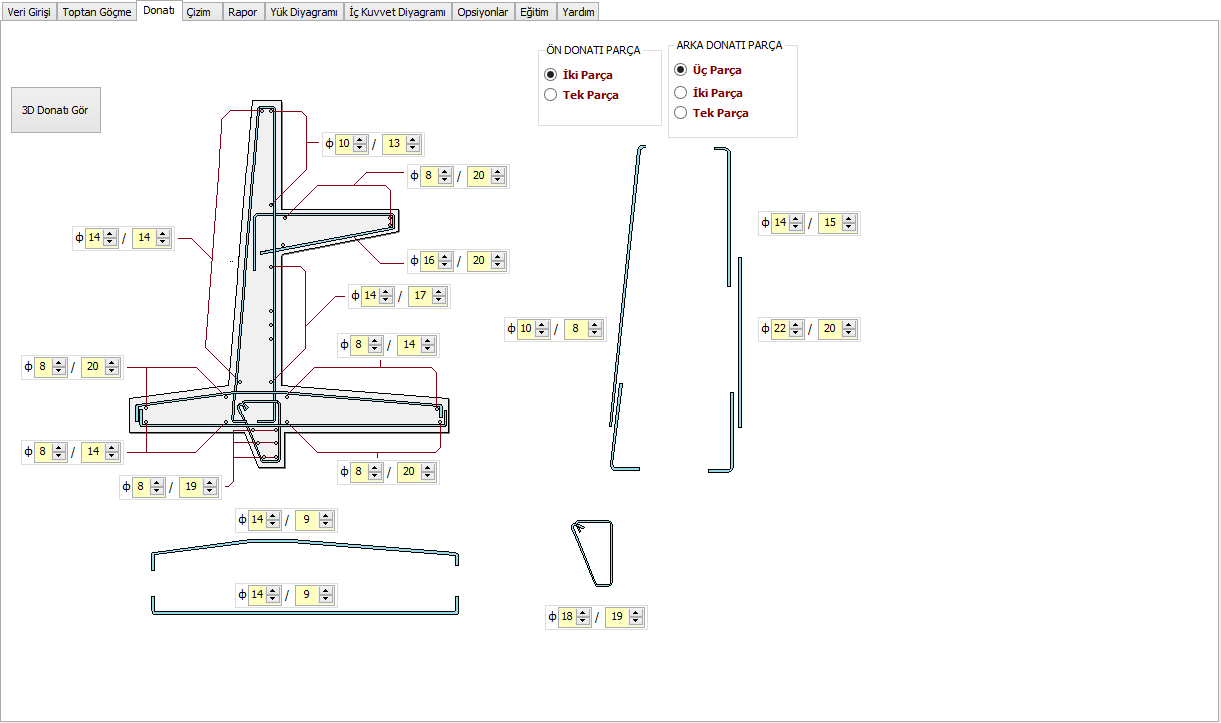

Donatı Düzenleme Ekranı

istCAD Konsol Donatı Düzenleme

istCAD® 7.0 Donatı Düzenleme Ekranı

Hesapların ardından otomatik bulunan donatılar ekranda kullanıcıya anlaşılır bir formda sunulmakta kullanıcı istediği donatıda değişiklik yapabilmektedir.

Donatı kontrolü bu şekilde yapıldıktan sonra çizim butonuna basarak detaylı pozlu-metrajlı çizim paftasını alınabilir, hiçbir ilave detay ihtiyacı duyulmadan projenize ekleyebileceğiniz bu detay paftasını DWG formatında da saklayabilir, diğer popüler çizim programları ile tam uyumlu olarak açabilirsiniz.

Çizimlerde çiroz ve sehpa donatıları da gösterilmekte ve metraja eklenmektedir. İstinat duvarının detaylı donatı paftasının yanında barbakan ve drenaj borusunun da gösterildiği ikinci bir kalıp ölçü planı da program tarafından hazırlanmaktadır. Her türlü hesap ve çizim parametrelerine programın “opsiyonlar” bölümünden ulaşılabilir.

Detaylı anlatımları Görsel Eğitim Videoları bölümünden izleyebilirsiniz.

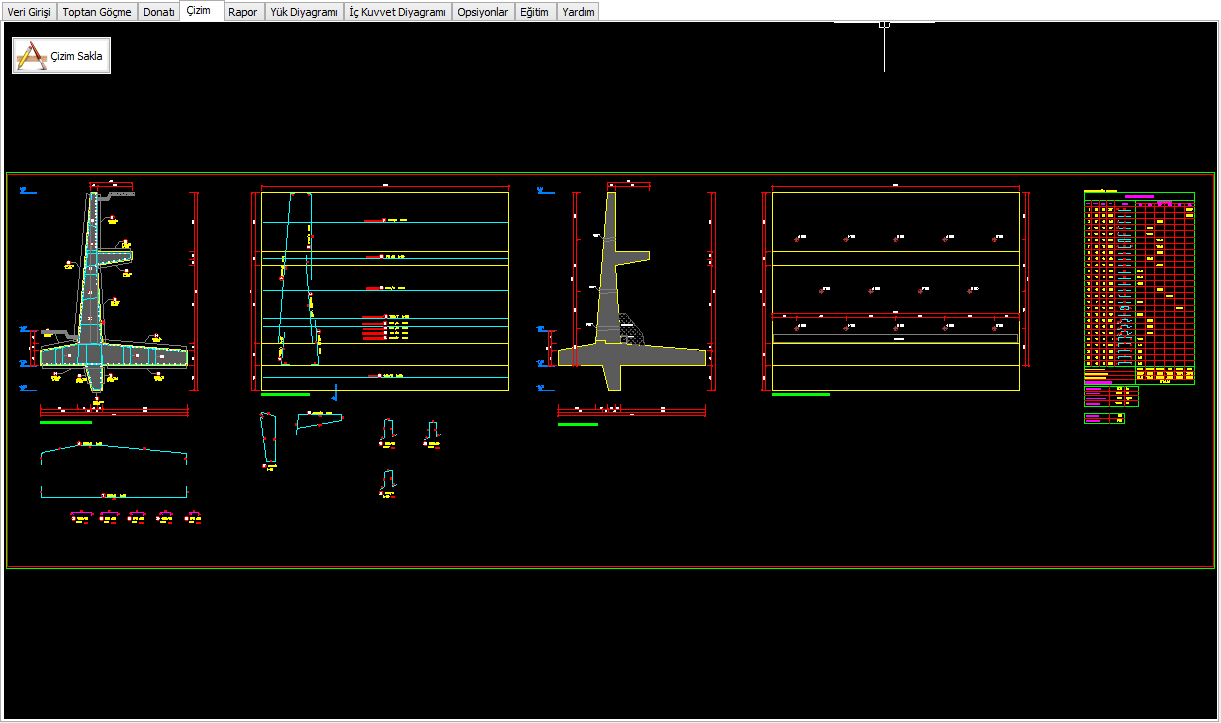

Çizim Paftalarının Hazırlanması

istCAD Konsol Detay Çizim Paftası

istCAD® 7.0 Çizim Paftası Hazırlama

Donatı kontrolü yapıldıktan sonra çizim butonuna basarak detaylı pozlu-metrajlı çizim paftasını alınabilir, hiçbir ilave detay ihtiyacı duyulmadan projenize ekleyebileceğiniz bu detay paftasını DWG formatında da saklayabilir, diğer popüler çizim programları ile tam uyumlu olarak açabilirsiniz. Çizimlerde çiroz ve sehpa donatıları da gösterilmekte ve metraja eklenmektedir. İstinat duvarının detaylı donatı paftasının yanında barbakan ve drenaj borusunun da gösterildiği ikinci bir kalıp ölçü planı da program tarafından hazırlanmaktadır. Her türlü hesap ve çizim parametrelerine programın “opsiyon” bölümünden ulaşılabilir.

Detaylı anlatımları Görsel Eğitim Videoları bölümünden izleyebilirsiniz.

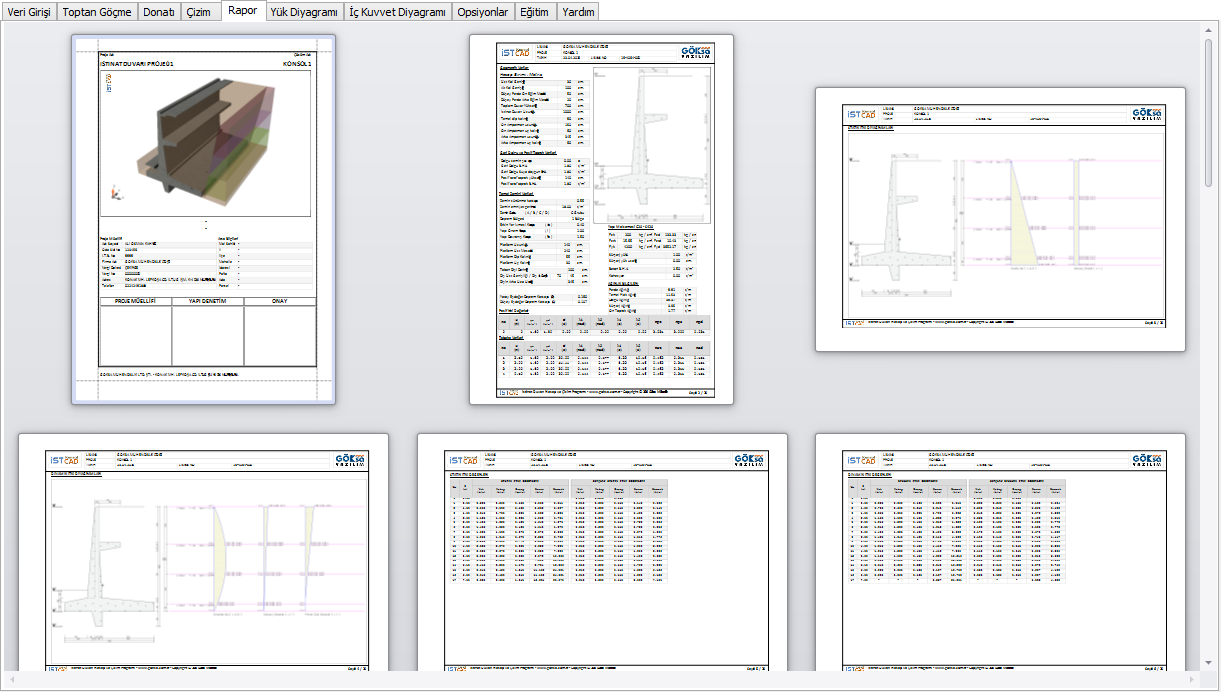

Hesap Raporları Görünüşü

istCAD Konsol Hesap Raporu

Konsol istinat duvarı hesap raporu hesap aşamalarını grafikle desteklenmiş rapor sayfaları ile kullanıcıya sunar.Hesap sonuçları kullanıcı ve kontrol merci tarafından kolaylca anlaşılabilir formda oluşturulur.

Hesap çıktıları Türkçe ve İngilizce olarak alınabilmeketedir.

Detaylı anlatımları Görsel Eğitim Videoları bölümünden izleyebilirsiniz.

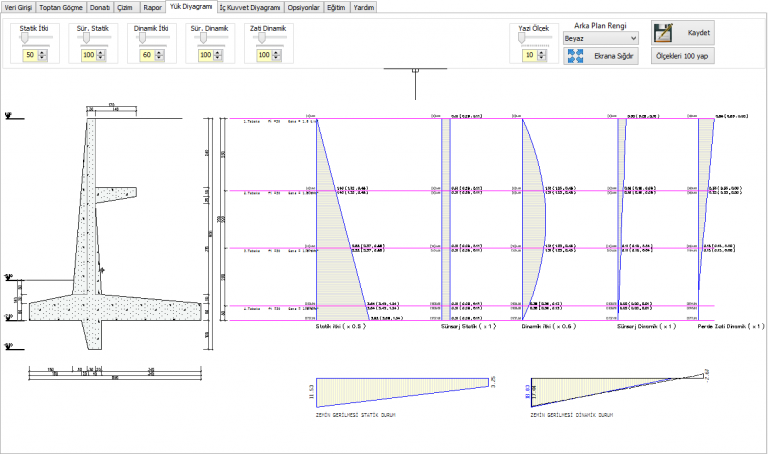

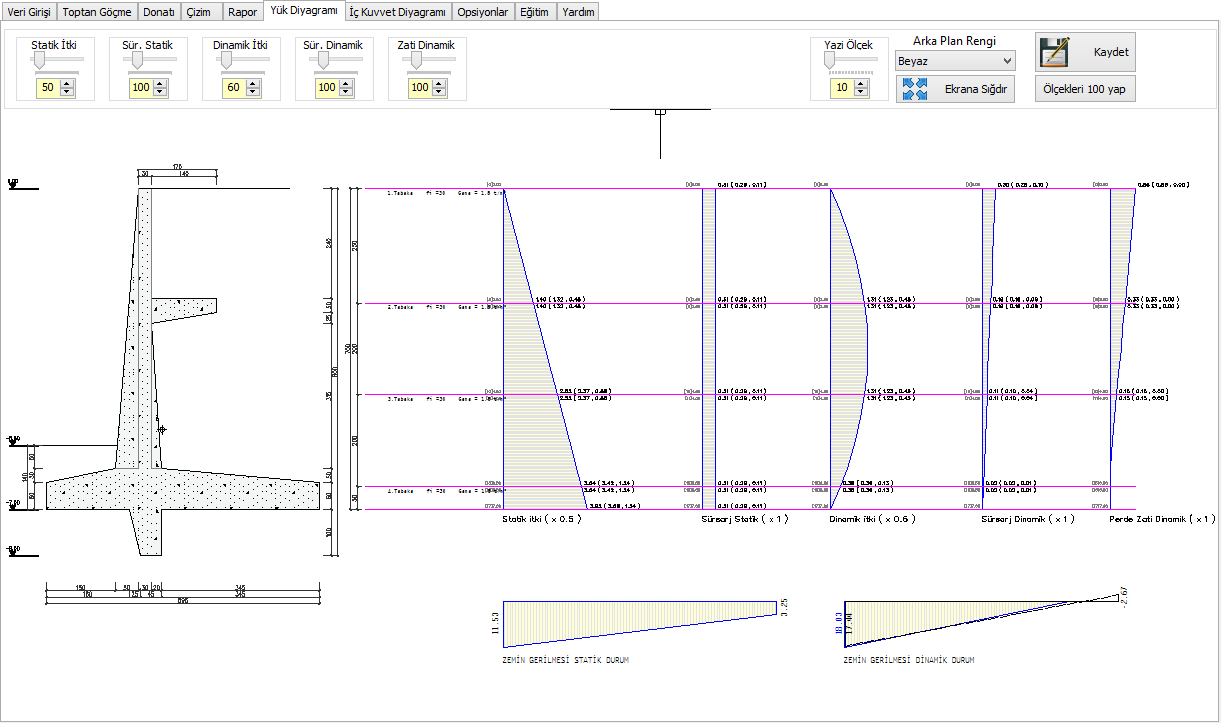

Yük Diyagramları

istCAD Konsol Yük Diyagramları

Konsol istinat duvarı hesap raporu hesap aşamalarını grafikle desteklenmiş rapor sayfaları ile kullanıcıya sunar.Hesap sonuçları kullanıcı ve kontrol merci tarafından kolaylca anlaşılabilir formda oluşturulur.

Hesap çıktıları Türkçe ve İngilizce olarak alınabilmeketedir.

Detaylı anlatımları Görsel Eğitim Videoları bölümünden izleyebilirsiniz.

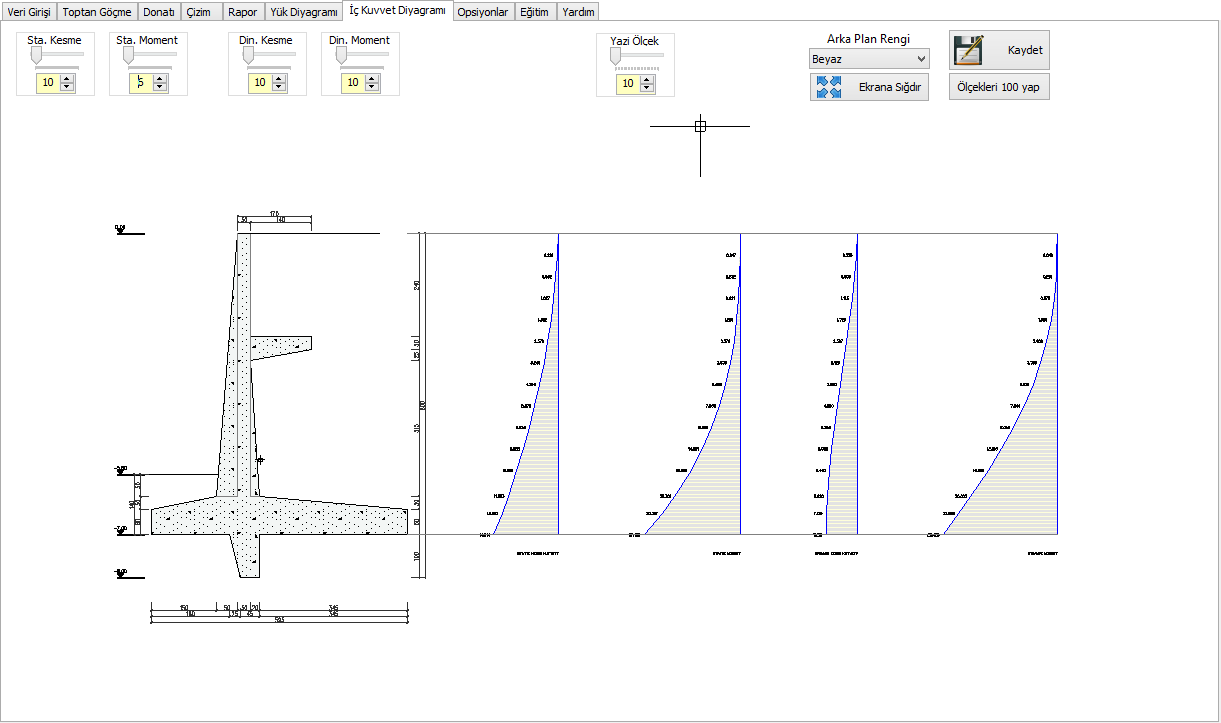

İç Kuvvet Diyagramları

istCAD Konsol İç Kuvvet Diyagramları

Konsol istinat duvarı hesap raporu hesap aşamalarını grafikle desteklenmiş rapor sayfaları ile kullanıcıya sunar.Hesap sonuçları kullanıcı ve kontrol merci tarafından kolaylca anlaşılabilir formda oluşturulur.

Hesap çıktıları Türkçe ve İngilizce olarak alınabilmeketedir.

Detaylı anlatımları Görsel Eğitim Videoları bölümünden izleyebilirsiniz.

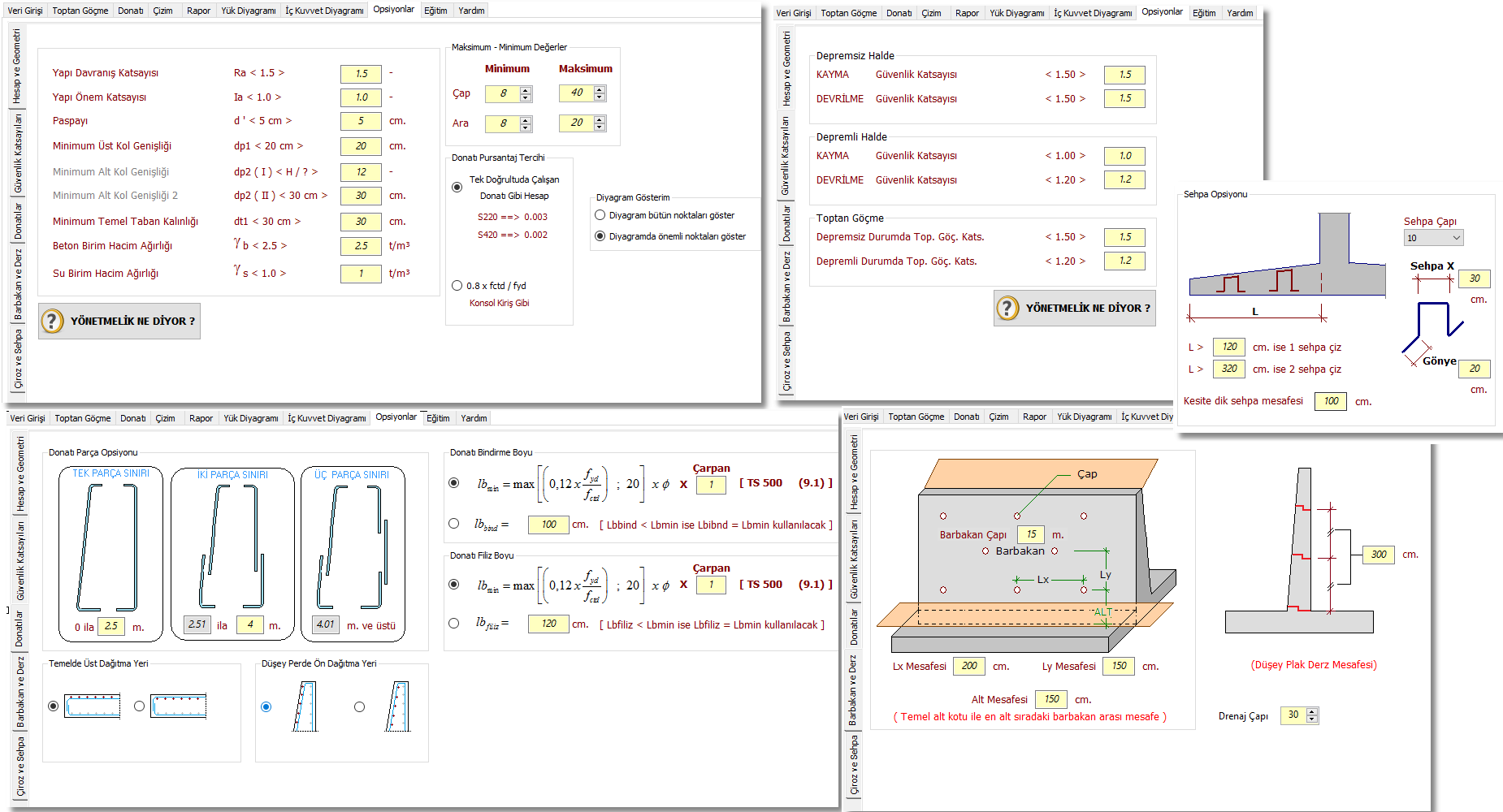

Opsiyonlar

istCAD Konsol Opsiyonlar

Konsol istinat duvarı hesaplar ve çizimlerde kullanılacak opsiyonların yönetildiği bu bölümde geometri , Güvenlik Kaysayıları , donatı opsiyonları , Barnakan ve Derz opsiyonları ile çiroz ve sehpa donatı ayarlarını yapabilirsiniz.

Yapılan değişikliker her istinat duvarı projesi için ayrı ayrı saklanabilmekte ve o projeye özel olabilmektedir.

Detaylı anlatımları Görsel Eğitim Videoları bölümünden izleyebilirsiniz.
